工程师做热设计时注意事项解读分析

2010-09-30 10:22

在调试或维修电路的时候，我们常提到一个词“××烧了”，这个××有时是电阻、有时是保险丝、有时是芯片，可能很少有人会追究这个词的用法，为什么不是用“坏”而是用“烧”？其原因就是在机电产品中，热失效是最常见的一种失效模式，电流过载，局部空间内短时间内通过较大的电流，会转化成热，热聚。集不易散掉，导致局部温度快速升高，过高的温度会烧毁导电铜皮、导线和器件本身。所以电失效的很大一部分是热失效。

　　那么问一个问题，如果假设电流过载严重，但该部位散热极好，能把温升控制在很低的范围内，是不是器件就不会失效了呢？答案为“是”。

　　由此可见，如果想把产品的可靠性做高，一方面使设备和零部件的耐高温特性提高，能承受较大的热应力（因为环境温度或过载等引起均可）；另一方面是加强散热，使环境温度和过载引起的热量全部散掉，产品可靠性一样可以提高。下面介绍下热设计的常规方法。

　　我们机电设备常见的是散热方式是散热片和风扇两种散热方式，有时散热的程度不够，有时又过度散热了，那么何时应该散热，哪种方式散热最合适呢？这可以依据热流密度来评估，热流密度=热量 / 热通道面积。

　　按照《GJB/Z27-92电子设备可靠性热设计手册》的规定（如图1），根据可接受的温升的要求和计算出的热流密度，得出可接受的散热方法。如温升 40℃（纵轴），热流密度0.04W/cm2（横轴），按下图找到交叉点，落在自然冷却区内，得出自然对流和辐射即可满足设计要求。

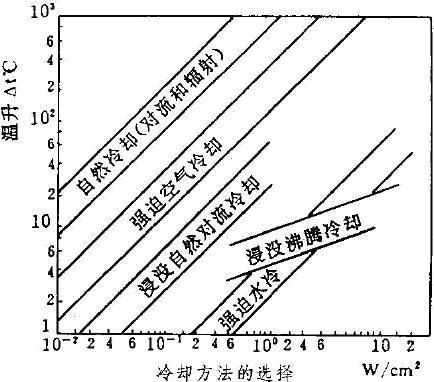

冷却方法的选择

图1 冷却的方法

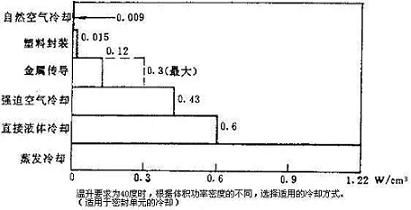

　　大部分热设计适用于上面这个图表，因为基本上散热都是通过面散热。但对于密封设备，则应该用体积功率密度来估算，热功率密度=热量 / 体积。下图（图2）是温升要求不超过40℃时，不同体积功率密度所对应的散热方式。比如某电源调整芯片，热耗为0.01W，体积为0.125cm3，体积功率密度=0.1/0.125=0.08W/cm3，查下图得出金属传导冷却可满足要求。

温升要求不超过40℃时，不同体积功率密度所对应的散热方式
